Ce que mesure l'onduleur avant de démarrer
Avant de se connecter au réseau, un onduleur photovoltaïque contrôle l'isolement de la partie continue : les panneaux et leurs câbles. Il vérifie qu'aucun courant ne s'échappe vers la terre, c'est-à-dire vers la structure métallique, le cadre ou le sol.
Cette mesure se fait en général chaque matin, au démarrage. Si la résistance d'isolement est trop basse par rapport au seuil de l'appareil, l'onduleur affiche un message de type « Isolation Fault » (ou défaut d'isolement, selon la langue et la marque) et reste à l'arrêt.
Ce n'est pas un caprice : c'est une sécurité. Un défaut d'isolement peut exposer à un risque d'électrisation ou d'échauffement.
Les causes les plus fréquentes
Voici ce qu'on trouve le plus souvent sur le terrain, du plus courant au plus rare.
- Humidité dans un connecteur. Après la pluie, un connecteur mal emboîté ou vieilli laisse entrer l'eau.
- Câble continu entaillé ou pincé. Passage sous une tuile, frottement sur une arête, morsure d'animal.
- Boîtier de jonction de panneau abîmé. Infiltration d'eau, silicone qui a vieilli.
- Condensation dans l'onduleur ou le coffret de raccordement.
- Défaut interne de l'onduleur, plus rare.
- Câble de terre ou mise à la terre défaillante qui fausse la mesure.
Beaucoup de ces défauts sont intermittents : ils apparaissent par temps humide et disparaissent au sec, ce qui les rend trompeurs.
Un défaut qui revient quand il pleut
C'est le scénario le plus fréquent. Le matin, après la rosée ou la pluie, l'erreur s'affiche. Quelques heures plus tard, quand tout a séché, l'onduleur redémarre.
On pourrait se dire que « ça passe tout seul ». Ce n'est pas rassurant. Cela signifie que l'eau trouve un chemin vers la terre quelque part, et que ce chemin existe encore. À chaque épisode humide, la corrosion ou l'infiltration progresse un peu.
Notez les dates et les conditions : cette chronologie aide énormément à localiser la zone en défaut. Si l'erreur apparaît après un orage, lisez aussi notre article sur ce que l'on vérifie sur les panneaux après orage.
Ce que vous pouvez faire, et ce qu'il faut éviter
Dans une installation photovoltaïque, le circuit continu reste sous tension tant qu'il y a de la lumière, même onduleur éteint. Les gestes autorisés sont donc limités.
Ce que vous pouvez faire :
- noter le message exact, la date et la météo ;
- attendre que les surfaces sèchent et voir si l'onduleur repart ;
- faire un seul redémarrage selon le manuel du constructeur ;
- photographier l'écran et l'environnement de l'onduleur.
Ce qu'il faut éviter :
- ouvrir l'onduleur ou les boîtiers ;
- débrancher des connecteurs de panneaux ;
- aller sur le toit pour « chercher le câble » ;
- désactiver la surveillance d'isolement : c'est une protection, pas une option.
Comment un technicien localise le défaut
La méthode est systématique. Le technicien isole chaque série de panneaux (string) et mesure sa résistance d'isolement avec un appareil adapté. Une série dont la valeur chute désigne la zone concernée. On affine ensuite : connecteurs, câbles accessibles, boîtiers de jonction.

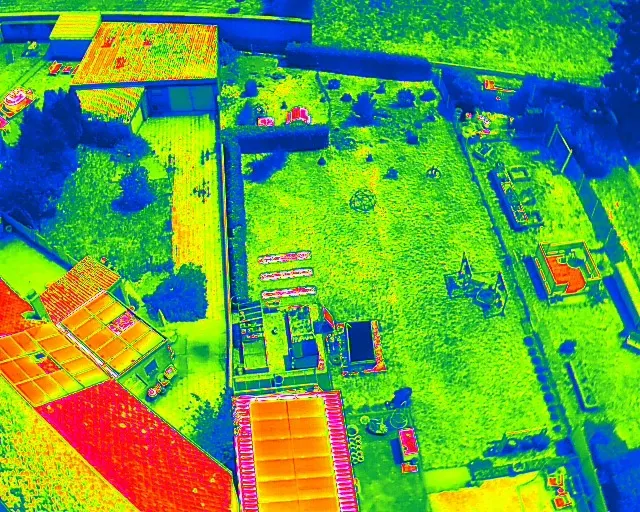

Quand plusieurs panneaux sont suspects, une inspection thermique par drone (210 € HTVA, dès 95 € HTVA près de Charleroi) peut aider à repérer ceux qui présentent des anomalies. Le défaut d'isolement n'est pas toujours visible à la caméra, mais l'inspection permet d'écarter d'autres problèmes.
Tout cela est couvert par un diagnostic-dépannage à 129 € HTVA, déplacement offert dans le Hainaut, le Namur et le Brabant wallon.
Après le diagnostic
Une fois le défaut localisé, la réparation dépend de la cause : connecteur remplacé, câble réparé, panneau signalé à la garantie. Si un composant est sous garantie, nous vous guidons vers le fabricant ou l'installateur d'origine, avec un rapport de mesure clair.
Pour planifier une visite, appelez le 0496 06 77 77 ou utilisez la page contact. Technicien certifié RESCert (n°07434). Devis gratuit.
Questions fréquentes
L'erreur Isolation Fault est-elle dangereuse ?
Elle signale une fuite potentielle vers la terre, donc un risque d'électrisation ou d'échauffement. L'onduleur se met en sécurité volontairement. Il ne faut ni forcer le redémarrage en boucle, ni intervenir sur les câbles : appelez un technicien.
Pourquoi l'erreur disparaît-elle quand le temps sèche ?
Parce que l'humidité qui créait le chemin de fuite s'évapore. Le défaut n'a pas disparu pour autant : il reviendra à la prochaine pluie. Un défaut intermittent mérite une mesure d'isolement série par série.
Puis-je faire réparer sans diagnostic préalable ?
Ce n'est pas conseillé. Sans mesure, on risque de remplacer un composant sain et de laisser le vrai défaut. Le diagnostic à 129 € HTVA localise la zone et évite des frais inutiles.
